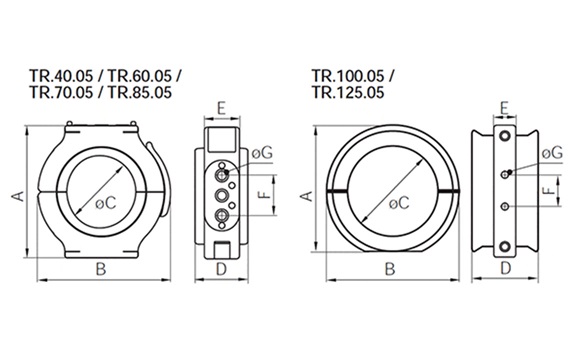

Part no.	Dim. A [mm]	Dim. B [mm]	Dim. C [mm]	Dim. D [mm]	Dim. E [mm]	Dim. F [mm]	Dim. G [mm]
TL.30.05	56	60	36	28	14	36	5,8	20,51 USD
TR.40.05	85	84,5	46	32	21	27	6,5	30,59 USD
TR.40.05.M6	85	84,5	46	32	21	27	6,5	30,59 USD
TR.50.05	96	102	58	67	21	27	6,5	94,10 USD
TR.50.05.M6	96	102	58	67	21	27	6,5	94,10 USD
TR.60.05	126	126	75	50	32	40	9	45,31 USD
TR.60.05.M8	126	126	75	50	32	40	9	45,31 USD
TR.65.05	126	126	75	75	32	40	9	69,80 USD
TR.65.05.M8	126	126	75	75	32	40	9	69,80 USD
TR.70.05	153	155	86	70	35	40	9	53,12 USD
TR.70.05.M8	153	155	86	70	35	40	9	53,12 USD
TR.85.05	153	155	100	84	35	40	9	71,19 USD
TR.85.05.M8	153	155	100	84	35	40	9	71,19 USD
TR.100.05	162,5	169,5	115	85	28	40	8,5	231,18 USD
TR.100.05.M8	162,5	169,5	115	85	28	40	8,5	231,18 USD
TR.125.05	179	190	142	84	40	64	9	430,64 USD
TR.125.05.M8	179	190	142	84	40	64	9	430,64 USD

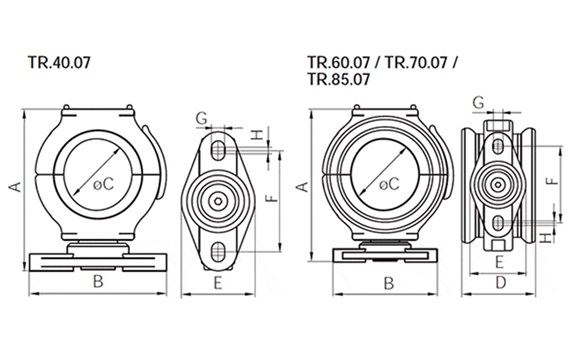

Part no.	Dim. A [mm]	Dim. B [mm]	Dim. C [mm]	Dim. D [mm]	Dim. E [mm]	Dim. F [mm]	Dim. G [mm]
TR.40.07	108	89	46	32	47	65	8,4	61,29 USD
TR.50.07	119	89	58	67	47	65	8,4	124,79 USD
TR.60.07	156	118	118	50	65	87,5	10,5	83,31 USD
TR.65.07	156	118	75	75	65	87,5	10,5	105,71 USD
TR.70.07	183	118	86	70	65	87,5	10,5	91,15 USD
TR.85.07	183	118	100	84	65	87,5	10,5	105,56 USD
TR.100.07	189	118	115	85	79	87,5	10,5	269,19 USD

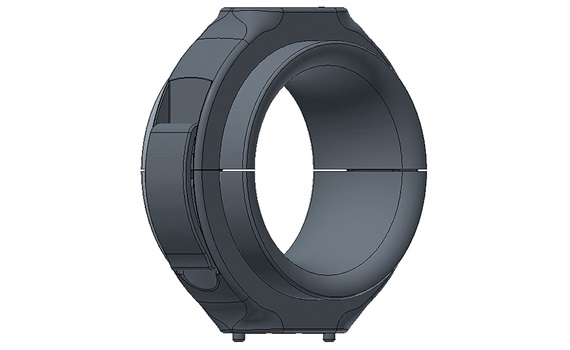

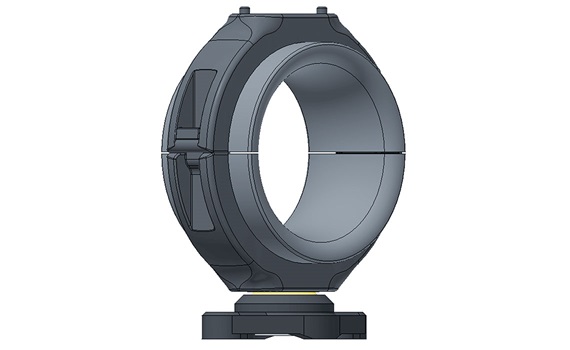

Gliding feed-through for all triflex® R series & sizes
